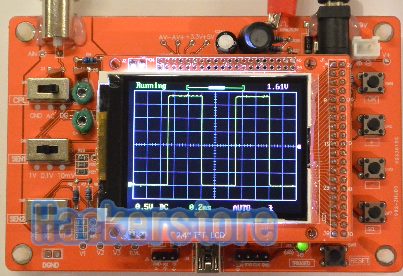

Digitale scope DSO138 met 2,4'' TFT scherm. Compleet gebouwd.

Het hart van deze scope is een Cortex-M3 ARM processor (STM32F103C8). Het scherm bestaat uit een 2.4-inch TFT LCD (320 X 240 dotmatrix, 262K kleuren) voor een heldere weergave van de golfvormn.

Levering inclusief probe. Voedingsspaning: 9V

Analoge bandbreedte: 0 - 200KHz
Sampling rate: 1Msps max
Impedantie: 1MO
Gevoeligheid: 10mV/Div - 5V/Div
Gevoeligheidsmarge: < 5%
Verticale resolutie: 12-bit
Tijdbasis: 10us/Div - 500s/Div
Opnamelengte: 1024 points
Ingebouwd 1KHz/3.3V testsignaal
HOLD-functie beschikbaar

Bijpassende behuizing: zie hier.
Ook leuk om zelf te bouwen: zie hier.
