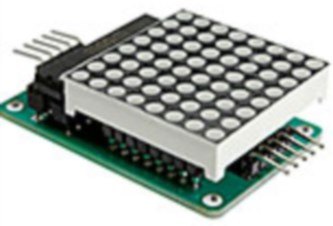

Een LED Matrix inclusief module met de MAX7219 chip om ze makkelijk aan te kunnen sturen. Rode LED's (fel of niet fel: in de software geef je de helderheid op - extra mooie effecten zijn mogelijk door verschillende LED's een verschillende helderheid te geven).

Sluit de module aan op een Arduino (naast de voeding slechts 3 draden nodig) en je kunt dankzij de library teksten schrijven, letters scrollen, zelf karakters maken of elke LED afzonderlijk aansturen.

Meer dots nodig? Schakel modules aan elkaar en je kunt ze gewoon met de zelfde library aan sturen.

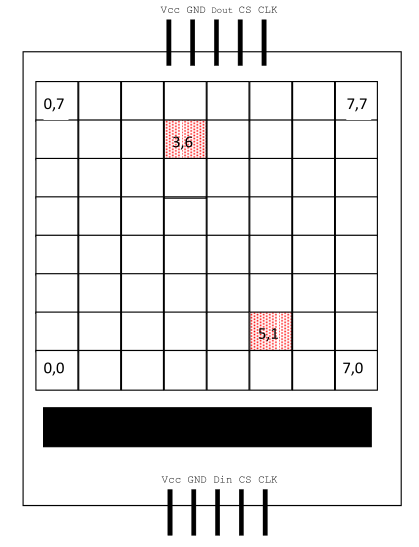

Aansluiten:
LED-Matrix VCC aan Arduino 5V
LED-Matrix GND aan Arduino GND
LED-Matrix DIN aan Arduino D12 (of andere pen - configureerbaar in software)
LED-Matrix CS aan Arduino D10 (of andere pen - configureerbaar in software)
LED-Matrix CLK aan Arduino D11 (of andere pen - configureerbaar in software)

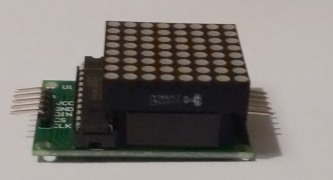

Sluit de Arduino aan op de aansluitingen links (nabij de chip) en sluit eventuele vervolg-matrixen aan op de aansluiting rechts.

Passende aansluitdraden om te koppelen: female-female.

Voorbeeldcode:

void loop() {
 delay(1000);
 lc.writeString(0,"Hackerstore "); // Scrollt automatisch
}
