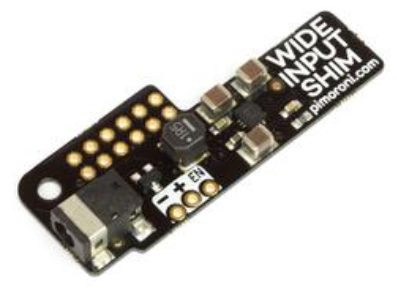

De Wide Input Shim (merk Pimoroni) is een handig bordje dat het bereik aan spanningsbronnen uitbreidt die met een Raspberry Pi gebruikt kunnen worden.
De 5V uit een micro-USB is meestal wel voldoende om de Pi en een simpele HAT te voeden maar voor het integreren van de Pi in een groter projcet met verschillende spanningsvereisten is de Wide Input Shim handig.

Dankzij de Wide Input Shim kunt u nu elke voeding gebruiken tussen de 3V (ja, lager dan 5V!) tot 16V. Het kleine bordje zet deze om naar 5V met 2A stroom dankzij de TPS63070 buck-boost converterchip.

Het bordje kan aan de meegeleverde female header worden gesoldeerd en op het einde van de GPIO-pennen worden geplaatst. Er zijn ook extra plus- en min-pennen op de SHIM zodat de voeding desgewenst ook rechtstreeks kan worden verbonden. Of met de 3,5mm connector.

Levering
Wide Input SHIM
2x6 female header
3,5mm OD male naar 5.5mm OD female adapterkabel (15cm lang)
3,5mm OD male kabel (15cm lang)
