Stereo (of dual-) VU-meter met diverse lichtpatronen voor audio-toepassingen.

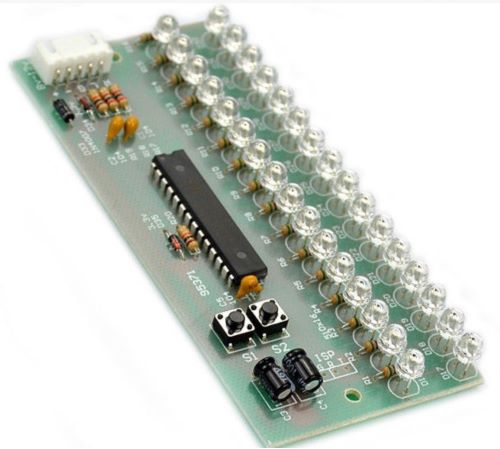

Compleet gebouwde stereo VU-meter, voor het meten van audio levels bij versterkers, luidsprekers en mengpanelen.

Lekker veel licht: 32 LED's geven het niveau van het signaal aan.

Afmetingen: circa 5 x 11 cm (groot model dus)
LED's: 32 LED's groen
Ingangssignaalbereik: min. 300mV, max. 5V
Voedingsspanning: 8-12V, max. stroomverbruik 70mA.

Aansluitingen (aanduidingen staan op de print gedrukt):
+ Voedingsspanning 8 tot 12V
- Min van de voeding
R Ingang rechterkanaal
L Ingang linkerkanaal
G Massa van audiosignaal

(G en - zijn intern doorverbonden op de print)

Schakelaartjes:
Met S2 kunt patroon-displaymodus en brightness-modus instellen. Houdt S2 lang ingedrukt (long press) om in brightness-mode te gaan en nogmaals lang ingedrukt om terug te keren naar patroon-modus. In patroon-modus gebruikt u S2 om het patroon in te stellen. De VU-meter heeft diverse display-patronen.

Indien S2 in normale modus staat kunt u met S1 de gevoeligheid van het ingangssignaal instellen. In brightness-mode kunt u met S1 de brightness van de LED's instellen door er steeds op te drukken.
