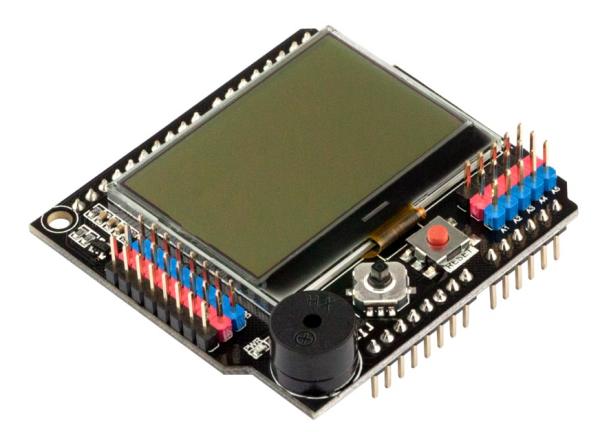

Shield met grafisch LCD-scherm (resolutie 128x64).

Met de Arduino u8glib-library kunt u figuren tekenen, bitmaps tonen en teksten schrijven.

Eenvoudig in het gebruik: in de Arduino prikken en beginnen maar!

Het shield bevat een 12864 grafisch LCD, een joystick, een resetknop en een buzzer. Het shield wordt aangestuurd door de SPI interface via de digitalle pennen D8, D9, D10, D11 en D13. Het backlight van het LCD gebruikt pen D7. De joystick is aangesloten op analoge ingang A0 en de buzzer op D3. Als u de buzzer niet gebruikt dan kun u de buzzer deactiveren (om zo pen D3 vrij te krijgen) door een soldeerbrug te leggen op de bodem van het baord (die is voorvertind).
Het shield werkt intern op 3,3V maar is 100% compatible met 5V Arduino's.
