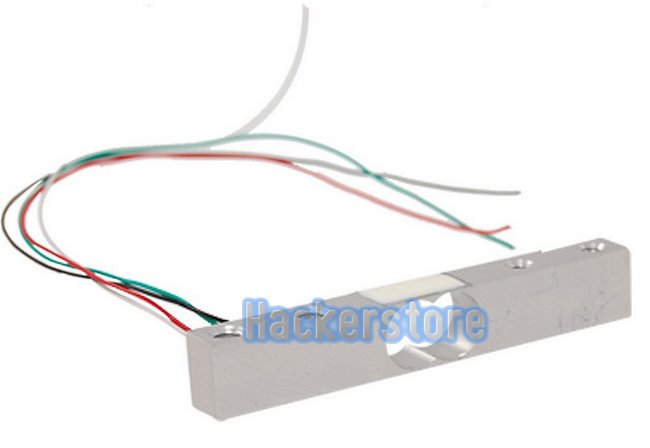

Dit is een load cell (gewichtsensor) om gewichten tot 1 kg te meten. Toepassingen: meten van personen, zandzakken, aardappelen, vloeistofreservoirs, alles wat gewicht heeft dus.

Om een load cell te gebruiken met een Arduino wordt vaak een instrumentatieversterker gebruikt (verkrijgbaar als IC, module of zelf te maken van 3 opamps).

Bereik: 1 kg
Nauwkeurigheid: 0,05%
Gewenste werkspanning: 5 tot 10V (5V aangeraden)
Afmetingen: circa 8 x 1,3 x 0,9 cm

Aansluitingen:
Rood: Excitation (voeding) +
Zwart: Excitation (voeding) -
Wit: Signal -
Groen: Signal +

Afhankelijk van de versie hebben sommige load cells deze aansluitingen:
Wit E+
Zwart E-
Rood A-
Geel A+

Let op: druk niet met vingers of handen op het witte plastic deel anders beschadigt u de sensor.
