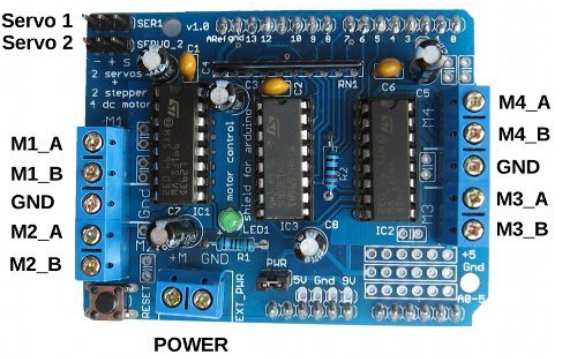

Aansluitingen


    Stappenmotor en servomotor-library: AFMotorshieldLibrary.zip


    Voorbeeld-code

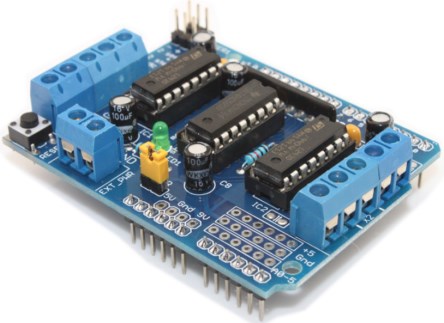

    Dit motor-shield kan tegelijkertijd 2 servo's en 4 motoren of 2 servo's en 2 stappenmotoren aansturen.

    Mogelijkheden
    • 2 5V-servomotoren aansturen
    • Tot 4 bi-directionale DC-motors aansturen waarbij je de motorsnelheid met 8 bits nauwkeurig kunt instellen
    • Tot 2 stappenmotors (unipolar or bipolar) met enkele of dubbele spoel of met interleaved stepping aansturen
    Compatible met Arduino Mega 1280 & 2560, Diecimila, Duemilanove, en UNO.

    Gebaseerd op de L293D met 4 H-bruggen. Per motor kan deze 600 mA (1,2A piek) stroom uitsturen. Kan motoren van 4,5V tot 10V aansturen. Als u meer stroom wilt dan kunt u gewoon een los L293D IC er parallel bovenop solderen (piggy-back).

    N.B. Motoren en Arduino niet inbegrepen.

    vanaf
    € 5,25

    Uit voorraad leverbaar.
    Wordt direct verstuurd.
