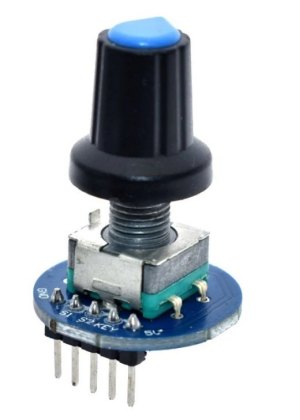

Deze rotary encoder is samen met de benodigde weerstanden kant en klaar gemonteerd op een printje en speciaal bedoeld voor Raspberry Pi, Arduino en andere microcontrollertoepassingen.

Gegevens:
Afmeting: circa 31 x 19 x 29 mm
Aantal pulsen: 20

Aansluitingen:
Pen CLK is de data output 1 van de encoder.
Pen DT is de data output 2 van de encoder.
Pen SW is de schakelaar van de encoder. Als je op de as van de encoder drukt dan fungeert hij als schakelaar.
Pen GND is massa.
Pen + kunt u aansluiten op de +5V voeding van uw Arduino. Hiermee worden de weerstanden van de encoder als pull-up geschakeld.

Raspbery Pi: Pen + (soms gemarkeerd met +5V) kunt u aansluiten op de 3,3V van de Raspberry Pi Als u wilt (dus niet op de 5V van de Pi).

Levering: 1x rotary encoder op print (exclusief knop)
