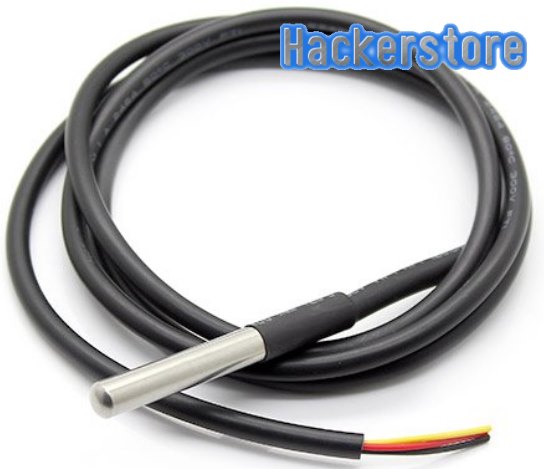

1-Wire is een speciaal protocol voor sensoren waarmee er maar één aansluitdraad nodig is om grootheden te meten. Deze temperatuur-probe is uitgerust met een DS18B20-chip.

Technische gegevens:
Temperatuurprobe met DS18B20 (digitale uitgang)
Probe: roestvrij staal 6 x 50 mm, waterdicht
Temperatuurbereik: -55 tot +125 °C
Nauwkeurigheid: ± 0,5 °C

Aansluitingen: rood=VCC, geel=DATA, zwart=GND.

Tip: gebruik een 4k7-weerstand als pull-up weerstand.

Tip 2: sluit de probe met losse draadjes op een breadboard aan met een screw terminal.
