Voor Raspbery Pi en Arduino.

Handige module voor het aansturen van actuatoren die op een hogere spanning dan de 5V van de Arduino of Raspberry werken. Bijvoorbeeld voor het dimmen van 12V-LED-strips, elektromotoren, elektrische pompen, solenoïden enz. tot 24 Volt en stromen van 5 Ampère.

Afmetingen: circa 33 x 24 mm
Werkspanning: 3,3V of 5V
Uitgangsspanning: 0 tot 24V (afhankelijk van wat u wilt)
Max. uitgangsstroom 5A (koeling nodig) of tot 1A ongekoeld.

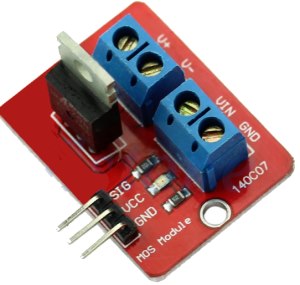

Op basis van de IRF520 Power MOSFET.

Voorbeeldcode van het laten oplichten van een LED-strip of een aantal LED's middels PWM (aansluitgegevens):

#define LEDSTRIP 9

int i = 0;
void setup() {
 pinMode(LEDSTRIP, OUTPUT);
}

void loop() {
 for(i = 0; i < 255; i++) {
  analogWrite(LEDSTRIP, i);
  delay(15);
 }

 for(i = 255; i > 0; i--)  {
  analogWrite(LEDSTRIP, i);
  delay(15);
 }

 analogWrite(LEDSTRIP, 0);
 delay(1000);
}
