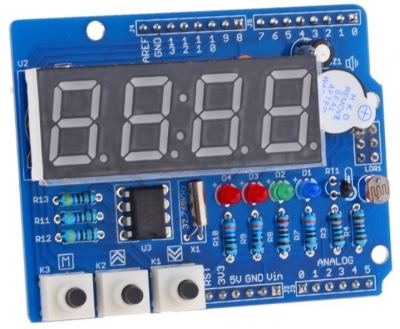

Arduino shield met een complete digitale klok.

Dit shield bevat een digitaal LED-display (inclusief TM1636-driver), klok-chip (de DS1307), schakelaars voor tijdinstelling , een aantal gekleurde LED's en een buzzer voor een eventueel alarm (of andere geluidjes).

Onder het display zit een back-up-batterij (is verwisselbaar) die de tijd vast kan houden als de voeding van uw klok tijdelijk wegvalt.

Het shield heeft ook een on-board NTC (om de temperatuur te meten) en een LDR (lichtsterkte-meting), dus u kunt er ook altijd nog een weerstation van maken. Of gebruik de LDR om het display te dimmen als u ligt te slapen en schakel automatisch de elektrische deken aan wanneer het te koud is.

Levering:
1x klok-shield

Aansluitingen:
D2, D3, D4 en D5 sturen de 4 LEDjes aan.
D6 is verbonden met de buzzer.
D7 en D8 zijn verbonden met het display (D7 met de clock van de TM1636 en D8 met de TM1636 data pin).
D9-D11 zijn verbonden met de 3 schakelaars
A4 en A5 zitten aan de SDA en SCL (I2C-interface) van de DS1307.
