Spanningen meten met 'n Arduino of andere ontwikkelmodule is niet moeilijk. En stromen meten is vanaf nu ook niet meer moeilijk!

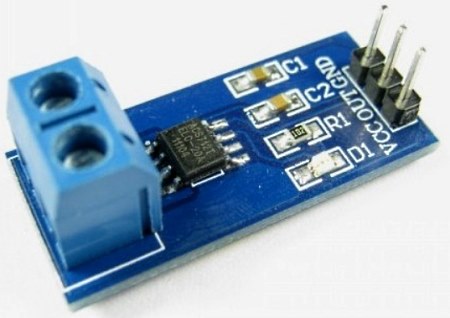

Deze module met stroomsensorchip ACS712 meet stromen tot maximaal 20 Ampère.

Aansluiten op Arduino:
- VCC op de +5V van de Arduino
- GND op de GND van de Arduino
- OUT op een analoge input (bijv. A0) van de Arduino
Vervolgens kunt u het circuit waar u de stroom in wilt meten aansluiten op de schroefterminals van de module (polariteit maakt niet uit).

De analoge poort van de Arduino ziet vervolgens 100mV per Ampère (lineair, dus makkelijk te programmeren). Zie voor de precieze details de datasheet.

De module is minder geschikt om de stroom van het 230V-net te meten. Gebruik voor 230V de wisselstroommeter of voor spanning de 230v-meter.
