Met deze module kun je van een Arduino je eigen DMX-controller maken.

DMX wordt gebruik door DJ's en VJ's voor aansturing van lampen, scanners en lichtorgels.

Zelfbouw DMX-controllers bestaan meestal uit een Arduino die via USB aan de PC van de DJ zit en aan de andere kant zit de DMX-aansluiting. Zie ook de Arduino playground.

Deze module wordt ook gebruikt waar een RS485-interface voor nodig is (DMX is feitelijk RS485).

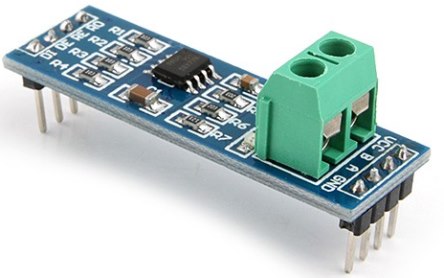

De aansluitingen staan op het printje. betekenis van de afkortingen op het printje:
Vcc - Voeding 5V
A - RS485 niet-inverterende ontvanger ingang/driver uitgang
B - RS485 niet-inverterende ontvanger ingang/driver uitgang
GND - Massa
RO - Receiver output - Ontvanger uitgang
RE - Receiver enable. Zet laag om te enablen.
DE - Drive output enable. Zet hoog om te enablen.
DI - Driver input. Meestal verbonden met een uitgang van de microcontroller.
