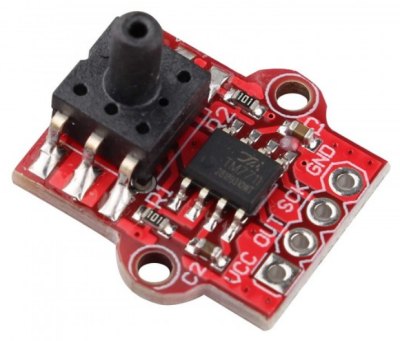

De "Druksensor HX710B" is een module die speciaal ontworpen is om luchtdruk te meten met behulp van de HX710B chip, die een analoge naar digitale converter (ADC) met hoge precisie is. Deze module bevat een luchtdruksensor in combinatie met de HX710B-chip, en wordt vaak gebruikt in toepassingen zoals weerstations, barometers of hoogtemeters.

Hier is hoe je zo'n sensor met een Arduino kunt gebruiken:
De gemeten druk wordt door de HX710B-chip omgezet in digitale data, die vervolgens door de Arduino kan worden gelezen.

Verbinden met een Arduino
De module wordt aangesloten op de Arduino via enkele pinnen:

VCC: Deze pin wordt verbonden met de 5V uitgang van de Arduino of de 3,3V in als u een D1 Mini gebruikt.
GND: De aardingspin wordt verbonden met de GND-pin van de Arduino.
SCK (Clock): Dit is de kloklijn voor communicatie en wordt verbonden met een digitale pin op de Arduino (bijvoorbeeld D4).
DATA (DOUT): Dit is de datalijn waarop de HX710B de gemeten waarden naar de Arduino stuurt, en wordt ook verbonden met een digitale pin van de Arduino (bijvoorbeeld D3).

Software en code
Voor de communicatie met de HX710B kunt u gebruik maken van een bestaande Arduino-bibliotheek of zelf een stukje code schrijven om de data uit te lezen. De gegevens worden meestal in een bepaalde volgorde verstuurd, en de software moet ze correct interpreteren. Hier is een eenvoudig voorbeeld:

#define SCK 4 // Clock pin
#define DATA 3 // Data pin

void setup() {
  Serial.begin(9600);  // Start de seriële communicatie
  pinMode(SCK, OUTPUT);
  pinMode(DATA, INPUT);
}

void loop() {
  long waarde = readHX710B();
  Serial.println(waarde);  // Toon de gemeten waarde in de seriële monitor
  delay(1000);  // Wacht een seconde voor de volgende meting
}

long readHX710B() {
  long waarde = 0;
  while (digitalRead(DATA));  // Wacht totdat de DATA-pin laag wordt
  for (int i = 0; i < 24; i++) {  // Lees 24 bits
    digitalWrite(SCK, HIGH);
    waarde = waarde << 1;
    digitalWrite(SCK, LOW);
    if (digitalRead(DATA)) {
      waarde++;
    }
  }
  digitalWrite(SCK, HIGH);  // Pulse clock voor signaal
  digitalWrite(SCK, LOW);

  return waarde;
}
