Een eenvoudige IR-sensor (infraroodsensor) kan gegevens ontvangen van de gewone Tv-afstandsbediening of van een speciale afstandsbediening.

Een IR-sensor (IR = infrarood) kunt u rechtstreeks op een Arduino aansluiten. Er is dus niet zoals bij LED’s een serieweerstand nodig.

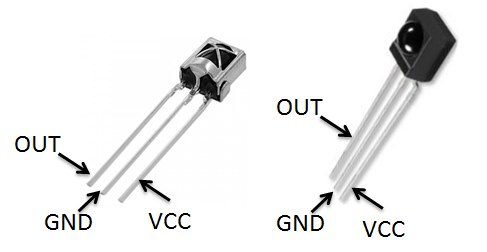

De middelste pen is de massa en komt aan de GND-aansluiting van de Arduino. De VCC-pen komt aan de +5V van de Arduino. De OUT-pen wordt aangesloten op een digitale pen (ingang) naar keuze. Onze voorbeeldsketch maakt hiervoor gebruik van pen 7.

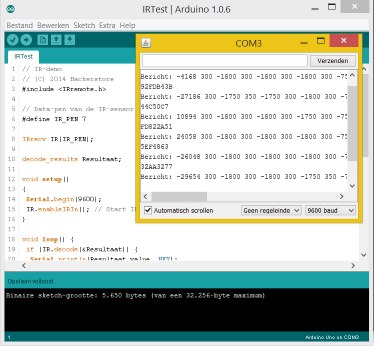

De seriële monitor laat de codes zien. U kunt de code noteren en gebruiken in uw eigen sketch voor uw robotbesturing, lampenbesturing of om het koffiezetapparaat op afstand uit en aan te schakelen.

Download de voorbeeld-sketch:
» Sketch IR-sensor uitlezen
