Een vibratiesensor neemt echt trillingen waar. Dit is net even wat anders dan de tiltsensor die ook soms voor dat doel wordt gebruikt. Bij de tiltsensor moet er veel beweging zijn (de hele sensor moet gekanteld worden). Een vibratiesensor geeft een spanning af als hij een trilling waarneemt.

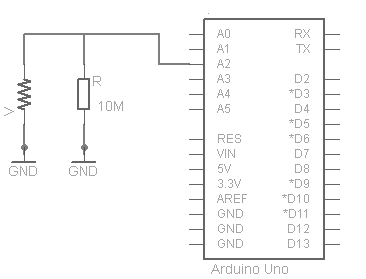

Als test kunt u de vibratiesensor rechtstreeks op een analoge poort aansluiten met parallel een hoogohmige weerstand. Voorbeeld:

De vibratiesensor V geeft nu een spanning aan de analoge poort A2 van de Arduino als hij een trilling waarneemt. Geef bijvoorbeeld een stootje tegen de tafel en u ziet dat de waarden in de serial monitor snel toenemen (als u onderstaande sketch gebruikt).

// (C) 2014 Hackerstore
// Vibratiesensor-demo

#define INGANG A2

void setup() {
 Serial.begin(9600);
}

void loop() {
  int v = analogRead(INGANG);
  Serial.println(v,DEC);
  delay(200);
}
