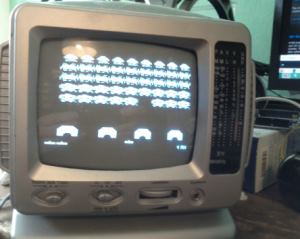

Sluit je Arduino aan op de TV (analoge video-ingang) en je speelt Space Invaders, Pong, Asteroids, Tetris, Sudoku en meer.

Op de site van Hackvision staan een stuk of 10 games die je kunt downloaden en op je Arduino kunt spelen.

Wij hebben als voorbeeld een testopstelling gemaakt om Space Invaders en Pong te spelen met een Arduino UNO, een paar weerstanden en een drietal push buttons (Links, Rechts en Vuur). We moesten wel een paar aanpassingen maken aan de broncode van het programma. Je kunt de (volledig werkende) versie van Space Invaders/Pong hieronder downloaden.

De werking berust op de TVOut- library, een Arduino-bibliotheek waarmee je een videosignaal kunt opwekken met de Arduino.

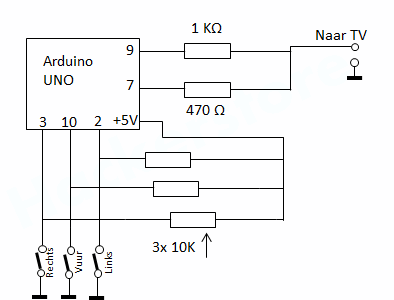

Onze testopstelling ziet eruit als op onderstaand schema/foto:

De benodigde weerstanden en RCA-plug voor de TV-aansluiting kun je hier kopen.

Je kunt ook nog een klein speakertje aansluiten op pen 11 voor het geluid (of je sluit pen 11 aan op de audio-ingang van je TV).

Downloads

Space Invaders broncode

TVOut-library

Referenties

Arduino games downloaden

Zelf nieuwe games programmeren
