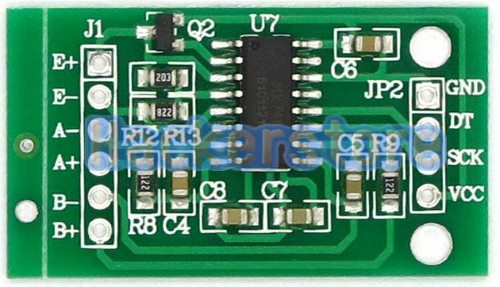

Deze module met de HX711-chip is een 24-bits precisie analoog-digitaal-covnerter voor gewichtssensoren (geschikt voor onze sensoren gewichtssensor 150 en gewichtssensor 5 en die van 1kg).

Dankzij de Arduino-library is deze ADC zeer handig in gebruik. Voorbeeldcode (zie linkerkantlijn voor een uitgebreider voorbeeld):

  Hx711 scale(A2, A3);
  Serial.print(scale.getGram(), 1);
  Serial.println(" g");

Aansluiten Arduino
GND => GND van Arduino
VCC => 5V van Arduino
DT => A2 van Arduino
SCK => A3 van Arduino

E+ => Rode draad gewichtsensor
E- => Zwarte draad gewichtsensor
A- => Groene draad gewichtsensor
A+ => Witte draad gewichtsensor
